Mengenal Panel Box Listrik: Fungsi, Ukuran, dan Harga Terbaru

Dalam dunia kelistrikan, ada banyak komponen penting yang mungkin tidak terlalu mencolok tapi punya peran besar dalam menjaga sistem tetap aman dan tertata rapi. Salah satunya adalah panel box listrik.

Meski bentuknya sederhana dan sering terpasang di sudut ruangan atau di balik dinding, fungsinya sangat vital. Lalu, sebenarnya apa itu box panel listrik? Lalu berapa ukuran box panel listrik, dan berapa kisaran harganya saat ini?

Apa Itu Panel Box Listrik?

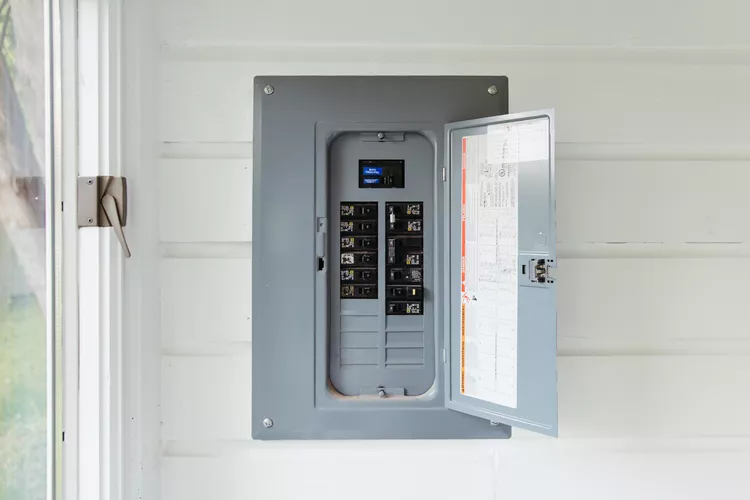

Sumber gambar: pinterest.com

Panel box listrik, yang juga dikenal sebagai distribution board atau kotak distribusi, adalah kotak yang berfungsi sebagai pusat distribusi listrik di sebuah bangunan—baik rumah tinggal, gedung perkantoran, maupun pabrik. Di dalamnya, terdapat berbagai komponen seperti MCB (Miniature Circuit Breaker), MCCB (Molded Case Circuit Breaker), ELCB, kabel penghubung, hingga rel pengaman.

Secara fisik, panel box biasanya berbentuk kotak logam atau plastik tahan panas, lengkap dengan penutup yang bisa dikunci untuk alasan keamanan. Ada juga panel yang dilengkapi indikator LED, sistem pendingin, atau pelindung anti-debu, tergantung pada kebutuhan dan spesifikasi bangunan.

Baca juga: Bikin Masak Jadi Makin Semangat, 8 Furniture Dapur Ini Harus Ada di Dapur Kamu!

Ukuran Box Panel Listrik

Ukuran panel box listrik sangat bervariasi tergantung pada kebutuhan instalasi listrik, baik untuk rumah tinggal, gedung perkantoran, industri, maupun fasilitas umum lainnya. Berikut adalah penjelasan umum mengenai ukuran panel box listrik:

1. Panel Listrik Rumah Tangga (MCB Box)

1. Ukuran umum:

- 1–4 grup: 20 x 25 x 10 cm

- 6–8 grup: 30 x 40 x 12 cm

- 10–12 grup: 40 x 50 x 15 cm

2. Fungsi: Menampung Mini Circuit Breaker (MCB) untuk distribusi listrik di rumah tinggal.

3. Biasanya digunakan untuk skala kecil dan dipasang di dinding rumah (indoor).

2. Panel Distribusi (Sub Distribution Panel)

1. Ukuran umum:

- Sedang: 60 x 80 x 20 cm

- Besar: 80 x 120 x 25 cm

2. Fungsi: Menyalurkan listrik dari panel utama ke beberapa titik instalasi listrik dalam bangunan.

3. Digunakan di perkantoran, ruko, atau rumah besar.

3. Panel Utama (Main Distribution Panel / MDB)

1. Ukuran umum:

- 100 x 200 x 40 cm

- Bahkan bisa lebih besar, tergantung jumlah komponen

2. Fungsi: Mengatur pembagian daya listrik utama dari sumber (trafo atau PLN) ke panel distribusi.

3. Biasanya digunakan untuk bangunan besar, apartemen, pabrik, atau pusat perbelanjaan.

4. Panel Kapasitor Bank

1. Ukuran umum:

- Mulai dari 80 x 120 x 30 cm dan bisa mencapai 100 x 200 x 50 cm

2. Fungsi: Meningkatkan efisiensi faktor daya (power factor) pada instalasi listrik industri.

3. Digunakan di pabrik atau gedung bertingkat dengan beban induktif tinggi.

5. Panel Genset / AMF - ATS Panel

1. Ukuran umum:

- ATS-1 Phase: 40 x 60 x 20 cm

- ATS-3 Phase: 80 x 100 x 30 cm

- AMF Panel (lebih besar tergantung daya genset)

2. Fungsi: Otomatis mengatur perpindahan sumber listrik antara PLN dan genset.

Baca juga: Banyak yang Pakai, Emangnya Kompor Listrik Berapa Watt Sih?

Fungsi Panel Box Listrik

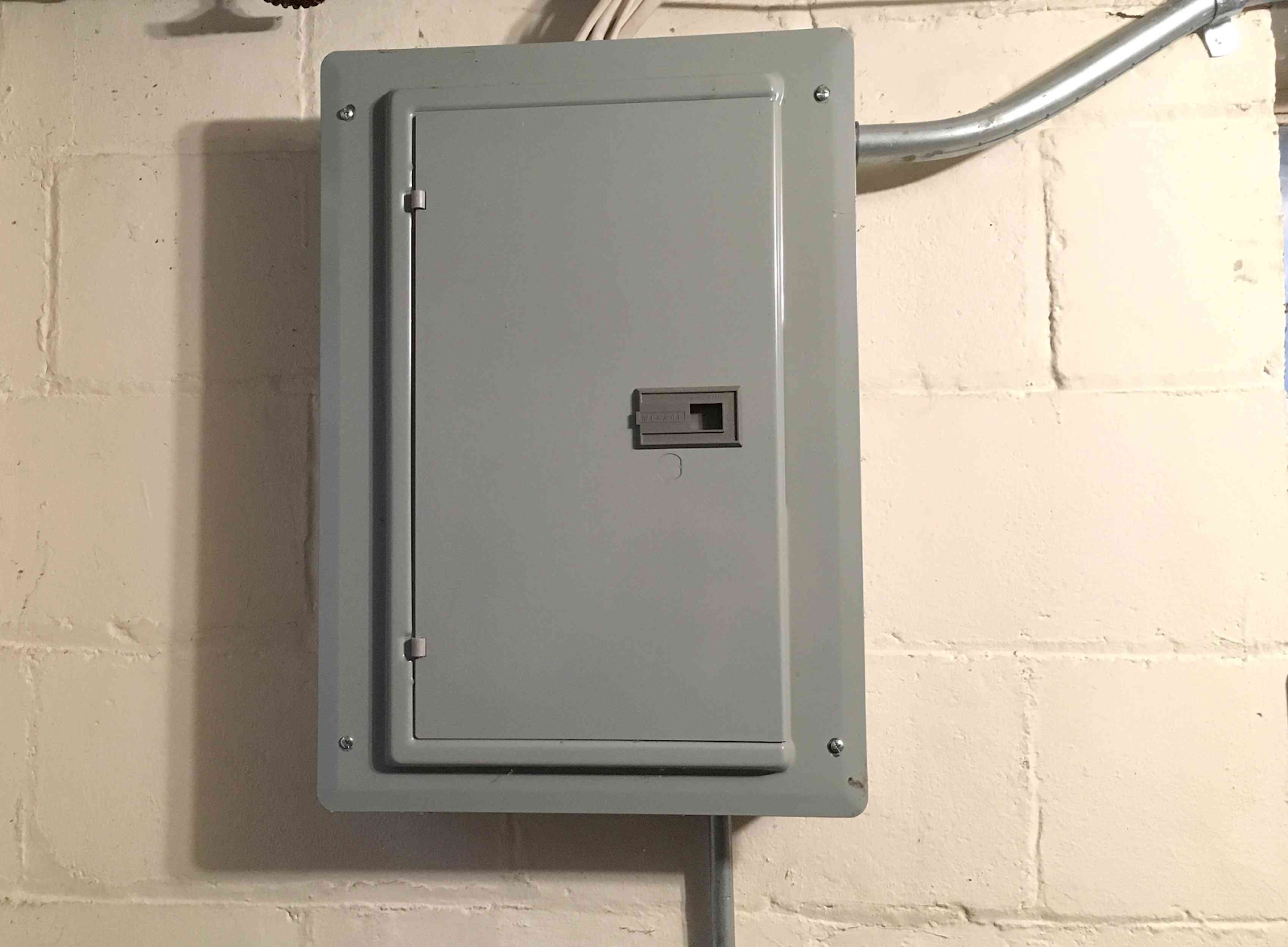

Sumber gambar: pinterest.com

Fungsi utama panel box listrik adalah mengatur dan mendistribusikan aliran listrik dari sumber utama ke berbagai bagian instalasi listrik di dalam bangunan. Tapi bukan hanya itu, berikut beberapa fungsi penting lainnya:

1. Pembagi Daya Listrik

Panel box membagi daya listrik ke berbagai sirkuit dalam bangunan. Misalnya, satu sirkuit untuk lampu, satu lagi untuk AC, dan lainnya untuk stop kontak dapur. Ini membuat aliran listrik lebih tertata dan efisien.

2. Perlindungan dari Gangguan Listrik

Saat terjadi korsleting atau kelebihan beban (overload), MCB yang ada di dalam panel box akan secara otomatis memutus aliran listrik. Hal ini sangat penting untuk mencegah kebakaran atau kerusakan peralatan elektronik.

3. Memudahkan Pemeliharaan

Jika terjadi masalah pada salah satu bagian instalasi, panel box memungkinkan teknisi untuk mematikan hanya satu sirkuit tanpa harus mematikan seluruh aliran listrik di bangunan.

4. Keamanan Tambahan

Panel box juga bisa dilengkapi dengan pelindung tambahan seperti ELCB yang mendeteksi kebocoran arus ke tanah—salah satu penyebab umum sengatan listrik.

Baca juga: Apa Itu Pipa Listrik? Jenis, Kelebihan, Ukuran, & Kegunaannya

Cara Kerja Panel Box Listrik

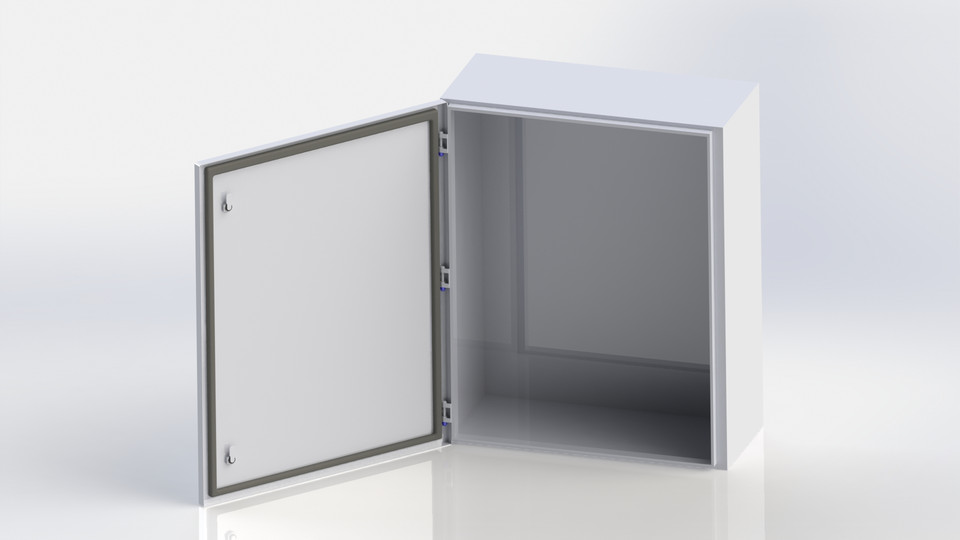

Sumber gambar: grabcad.com

Secara garis besar, cara kerja panel box bisa dijelaskan seperti ini:

1. Listrik masuk dari sumber utama—biasanya dari PLN—menuju ke panel box melalui kabel utama.

2. Arus dialirkan ke main breaker (pemutus utama), yang mengatur apakah listrik bisa diteruskan atau tidak.

3. Dari main breaker, arus listrik kemudian dibagi ke beberapa jalur/sirkuit melalui MCB. Setiap MCB mengatur jalur listrik ke bagian-bagian tertentu, misalnya dapur, ruang tamu, atau kamar mandi.

4. Jika terjadi gangguan, seperti arus pendek atau beban berlebih, MCB akan memutus arus listrik secara otomatis.

5. Setelah gangguan diperbaiki, MCB bisa dinyalakan kembali secara manual.

Sistem kerja ini membuat panel box menjadi pusat kendali utama bagi seluruh instalasi listrik di sebuah bangunan.

Harga Panel Box Listrik Terbaru

Harga panel box listrik bervariasi tergantung pada kapasitas, merek, material, dan jumlah modul (slot untuk MCB). Berikut kisaran harga panel box yang berlaku di pasaran saat ini:

- Panel Box 4 MCB: Rp 35.000 – Rp 75.000
Cocok untuk rumah kecil atau bangunan dengan kebutuhan listrik sederhana.

- Panel Box 6 – 12 MCB: Rp 80.000 – Rp 250.000
Digunakan pada rumah yang memiliki banyak peralatan listrik, seperti AC, water heater, dan mesin cuci.

- Panel Box 18 – 24 MCB: Rp 300.000 – Rp 700.000
Umumnya digunakan di ruko, kantor kecil, atau bangunan dengan lebih banyak sirkuit.

Panel Box Industrial (lebih dari 24 MCB, dengan fitur tambahan): Bisa mencapai Rp 1.000.000 hingga puluhan juta rupiah tergantung spesifikasi.

Perlu diingat, harga ini bisa berbeda tergantung lokasi dan tempat Anda membeli. Untuk mendapatkan harga terbaik, disarankan membeli dari toko terpercaya dan memiliki layanan konsultasi teknis.
